介紹了作為地磅更新?lián)Q代產品的數字式地磅的顯示儀表和稱重傳感器的工作原理和功 能,并通過實例重點闡述了地磅的角差調整。

地磅作為一種計量準確、稱量速度快、使 用方便的計量器具在冶金企業中廣泛應用。但由于 在惡劣環境條件下,故障出現的幾率大,故對設備的 可靠性有較高的要求。而且傳統的稱重方式是由多 個模擬稱重傳感器的信號進入接線盒并接成一路信 號,每個傳感器的稱重信號不能獨力判斷,它們之間 互有影響,儀表無法在線發現故障,很難滿足高可靠 性的要求。而數字式地磅能夠及時發現故障， 了解各個傳感器的工作狀態,科學地調整角差，能有 效防止遙控裝置作弊，一旦發現就會自動采取出錯報 警。不僅能夠節省時間和人力,而且延長地磅的使 用壽命。數字式傳感器系統,是在傳統電阻應變式傳 感器基礎上,結合現代微電子技術、微型計算機技術 的集成而發展起來的一種新型的電子稱重技術。

1.數字式地磅的工作原理

稱臺上的重物在重力作用下由數字式稱重傳感 器采集并輸出與稱重信號成比例的數字信號，該信 號由數字式顯示儀表進行數據處理后直接顯示。按 其構成，可以把數字式地磅分為數字式顯示 儀表和秤體兩部分。秤體由數字式稱重傳感器和秤 臺組成。

1.1數字式顯示儀表

采用RS485接口與數字式稱重傳感器實現多 機通訊,對網內各數字傳感器內碼進行加權累加后， 再進行數據處理達到計量的功能。目前,最多可外接 16只數字式稱重傳感器，可對秤體進行手動/自動 偏載調節、秤體線性校正,可自動對單只傳感器尋址 并讀取數據，可現場修改傳感器編號和診斷傳感器 故障?？梢詫崿F(xiàn)對數據的處理,如：顯示、標定、發送、

存儲、打印等功能。

1.2數字式稱重傳感器

數字式稱重傳感器是由模擬傳感器（電阻應變 式）和數字化轉換模塊兩部分組成，數字模塊由高 度集成化的電子電路，采用SMT表面貼裝技術制 成，主要包括：放大器、/D?轉換器、微處理器 (CPU)、存貯器（E2prom)、接口電路（RS485)和數 字化溫度傳感器等組成。

2.地磅的調整

在基礎養護好后,就可以進行秤臺和傳感器的安 裝。先將傳感器和秤臺安裝在做好的水平地基上,確 保傳感器位置的準確，傳感器與秤臺間完全受力,分 別將傳感器導線并聯連接到接線盒上,每個傳感器都 有一個唯一的地址編號,安裝時應記住每個不同地址 編號的傳感器在秤臺的安裝位置以及每個不同地址 編號的傳感器導線在接線盒的連接位置,當儀表某個 地址編號的傳感器出現問題的話,在維修的時候就能 夠很快找出哪個是傳感器的導線,以方便檢查。最后 通過一根總線連接到儀表9芯插座上,接線盒里無電 位器和電阻,所有導線均采用并聯連接方式。然后就 可以進行秤臺的調整和四角誤差調整。

2.1秤臺的調整

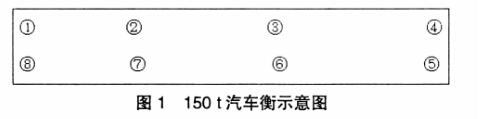

為了使安裝的秤臺水平及傳感器受力均衡,可 通過儀表進行檢查并進行適當的調整。首先應檢查 每個傳感器的承重情況（即傳感器的內碼值），每個 傳感器的內碼值即為傳感器受到秤臺重量的一個基 本數據，所有傳感器的內碼值的總和也就是秤臺的 基本數據。裝在秤臺中間的傳感器受力比兩邊的傳 感器所受的力要大，這個比例量約為2 ：1的關系。 為了保證秤臺的受力均勻，安裝在秤臺邊上的4個 傳感器的4個內碼值中的最大值和最小值相差要小于400 ;同樣安裝在秤臺中間的傳感器的內碼值中 的最大值和最小值相差也要小于400。圖1是新安 裝的一臺150 t地磅示意圖，只傳感器的內碼值 分別為：①內碼值為1 660,②內碼值為3 380,③內 碼值為3 440,④內碼值為1 920,⑤內碼值為1 860, ⑥內碼值為3 400,⑦內碼值為3 440,⑧內碼值為 1 720。

①④⑤⑧中最大的1 920,最小的1 660,相差 260丨②③⑥⑦中最大的3 440,最小的3 380,相差 60。中間傳感器的內碼值大約是四周的1/2。

如果發現有傳感器內碼值異常小或異常大，則 說明秤臺的傳感器安裝不平,必須首先通過加、減墊 片的方式把秤臺調平,直到滿足以上條件。

2.2四角誤差的調整

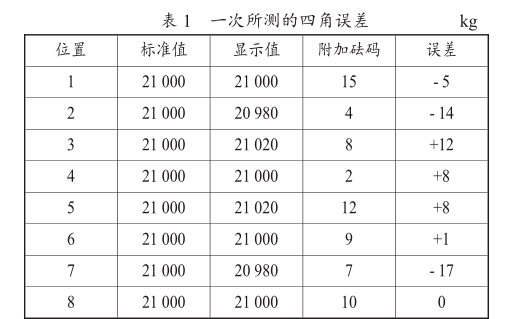

四角誤差的調整必須在儀表背面15芯R232 插座上插上標定頭方可進行。秤臺水平調整好以后， 要用盡可能接近滿量程的重物壓秤臺，來回5?6次， 使秤臺各部分都穩固。這樣,就可以在秤臺上加59 t 的砝碼進行初標定，再進行四角調整。按照檢定規 程，應使用1/ (N-1)最大量程的砝碼進行壓角，檢 查四角誤差，把21 t的砝碼分別壓在每個傳感器的 正上方,儀表顯示值如果比實際值大,應將此點對應 的傳感器的角差系數往下調；如果顯示值比實際值 小,應將此點所對應的傳感器的角差系數往上調。反 復壓幾次,其中一次所測的數據見表1。

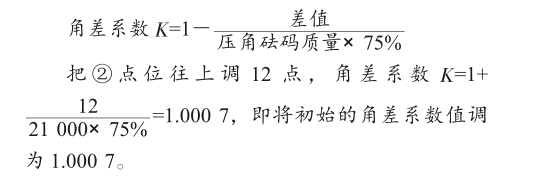

從表1可以看出，根據JJG 539-97《數字指示 秤》檢定規程的要求，為了使各支撐點的誤差更小, 應對②③⑦的點位進行調整。計算公式如下：

按照同樣計算，把③點往下調10點;把⑦點往 上調15點。這樣，四角調整達到了規定范圍,就可以 按規程進行地磅的檢定工作。

3.結語

數字式地磅作為地磅的更新?lián)Q代產 品，其獨特的四角調整方式、故障自診斷能力、抗干 擾能力、防作弊能力，大大提升了地磅的數字 技術品質。而數字式地磅的調整在日常的運 行過程中起著關鍵的作用，調整的好與壞會影響到 其使用效果和維護量。
